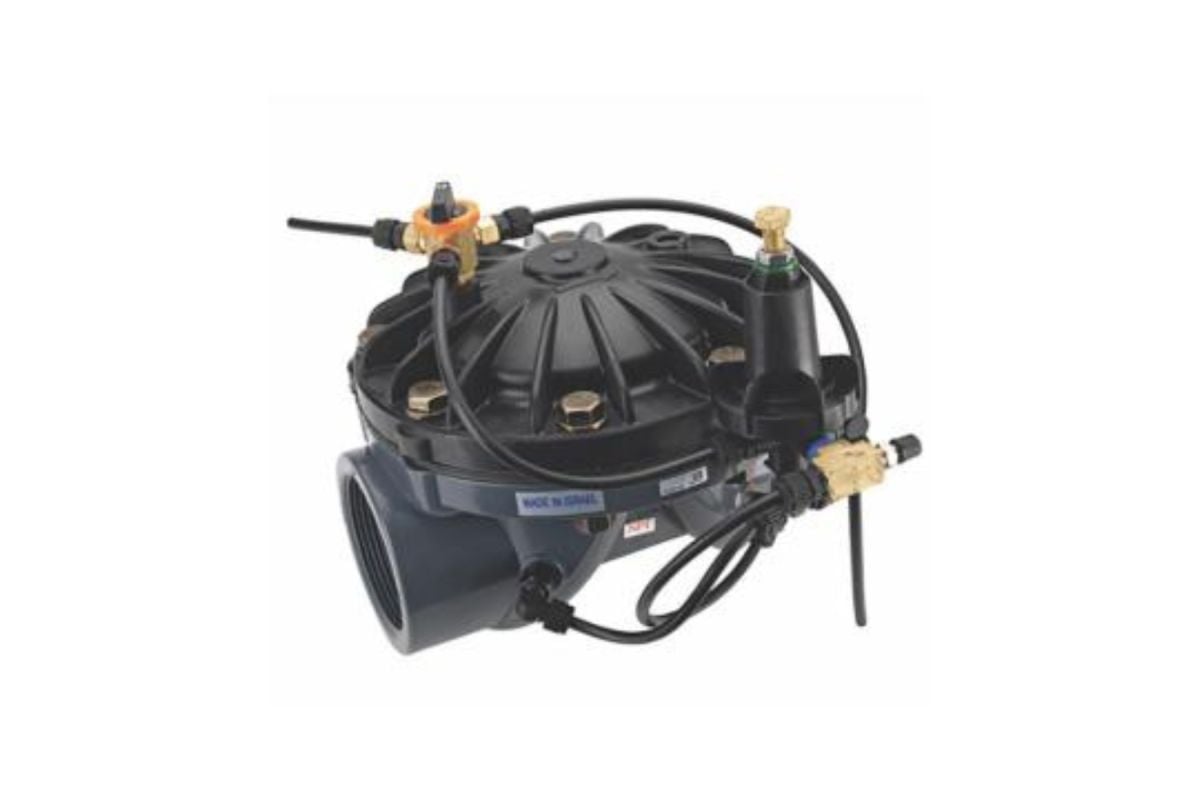

Vanne Électrique de Réduction de Pression de la Série 90 Netafim 4" PVC Glissière

Plus d'informations sur Netafim Series 90 Pressure Reducing Electric Valve 4" PVC Slip

Pourquoi des vannes en PVC de la série 90 ?

Avantages du produit :

• Superbes performances hydrauliques.
• La conception simple avec un seul composant mobile, le diaphragme, signifie que les pièces ne sont pas situées dans le passage de l'eau.
• Faible pression de fonctionnement.
• Installation simple en ligne avec un minimum d'entretien pour une fiabilité maximale.
• Les matériaux durables et résistants à la corrosion offrent une grande résistance à l'eau corrosive contenant des engrais et des produits chimiques.
• Les vannes en nylon ont des raccords filetés.
• Les vannes en PVC ont des raccords filetés ou à emboîtement (à glissement) qui permettent de cimenter les tuyaux dans les vannes.

Applications

• Idéal pour le contrôle de l'eau dans les réseaux en PVC
• Applications dans l'agriculture ou dans les serres et les pépinières
• Installations en surface ou souterraines
• Systèmes portables

Vannes en nylon et en PVC Technique

Spécifications :

• Pression de service recommandée (psi) : Nylon - 15 minimum à 145 maximum PVC - 7 minimum à 145 maximum (en fonction de la taille de la vanne)
• Température maximale de l'eau : 140° F
• Fonctions optionnelles : Manuelle, électrique, réduction de la pression, maintien de la pression ou commande à distance et autres fonctions.

Matériaux :

• Nylon Corps de vanne, chapeau, siège : polyamide renforcé de fibres de verre (GRP)
• PVC Corps de vanne : uPVC
• Ressort : Acier inoxydable (AISI 302)
• Écrous, boulons, rondelles : Acier zingué (BS 5216)
• Diaphragme : Caoutchouc naturel
• Raccordements : Fileté - ANSI (NPT femelle) Douille - IPS, PVC Standard

Fonctionnement manuel d'une vanne avec un sélecteur à 3 voies

• FERMÉ (C) : Une pression en amont ou une pression provenant d'une source externe est appliquée à la chambre de contrôle. Sous l'effet du ressort, la membrane est pressée vers le bas pour fermer le robinet de manière étanche.
• OUVERT (O) : La libération de la pression de l'eau ou de l'air dans l'atmosphère à partir de la chambre de contrôle entraîne l'ouverture de la vanne.
• AUTOMATIQUE (A) : L'orifice automatique du sélecteur à trois voies est relié à un solénoïde, à un relais hydraulique ou à un pilote qui commande la vanne. L'orifice commun du sélecteur à 3 voies relie la chambre de commande à A, O ou C, selon la direction vers laquelle le sélecteur est orienté.
